Produits de Plastique pour Joints

W. R. MEADOWS, Fiche Technique

03 15 00
Produits de Plastique pour Joints

FICHE TECHNIQUE NO 3250-252

Produits de Plastique pour Joints

SPEED-E-JOINT®, DECK-O-JOINT®, SNAP CAP®, KEYWAY™

SPEED-E-JOINT
Joint de contraction préfabriqué
Le joint de contraction SPEED-E-JOINTmd est composé de deux pièces solides pré-assemblées pour une manipulation et une installation aisées.

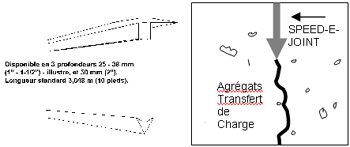

SPEED-E-JOINT est la solution idéale pour contrôler les fissures dans le béton. C’est un joint de contraction préfabriqué rigide qui crée un sillon rectiligne sur la surface des dalles de béton et bloque les agrégats juste en dessous de la surface. SPEED-E-JOINT est résistant, économique et élimine le gaspillage en créant des lignes droites. Il s’installe rapidement et facilement. La partie supérieure se détache une fois le joint placé correctement dans le béton humide.

Disponible en trois profondeurs : 25,4 ; 38,1 ; et 50,8 mm (1", 1½" et 2"). La longueur standard est de 3,05 m (10 pieds).

DECK-O-JOINT
Joint d’expansion en PVC
Le joint d’expansion en vinyle DECK-O-JOINT est un joint d’expansion décoratif destiné à être utilisé là où le béton est coulé. Il est économique, durable et résistant. DECK-O-JOINT résiste aux acides, alcalis, chlore, etc. Un rinçage léger au jet maintient le matériau propre et brillant.

DECK-O-JOINT ne se déformera pas durant l’installation. Il se fixe dans le béton et s’ajuste à chaque mouvement de la dalle. La géométrie en forme de canal exclusive de DECK-O-JOINT empêche le suintement excessif et les dommages causés par l’eau. Couleurs : gris pierre, beige désert et blanc.

KEYWAY
Coffrage en PVC pour joints de type languette et rainure
KEYWAY est léger, flexible et constitue un moyen facile de fabriquer un joint de construction à clef de type languette et rainure. KEYWAY ne se déformera pas et résistera à l’impact. Il se décoffre facilement et peut être réutilisé ou laissé en place.

SNAP-CAP
Couvre-joint pour joint d’expansion
SNAP-CAP constitue une bonne façon d’économiser temps et argent en créant des joints de géométrie appropriée uniformes, rectilignes, prêts à être installés et sans débris. La partie supérieure de SNAP-CAP peut être enlevée et jetée. Les surfaces de béton exposées assurent une adhérence équilibrée des deux côtés. Il est idéal à la fois pour les surfaces de béton horizontales et verticales. SNAP-CAP est disponible en quatre largeurs tel qu’indiqué sur le tableau de la page 2.

APPLICATION

SPEED-E-JOINT
Joint de contraction préfabriqué

Pour installer SPEED-E-JOINT, enfoncer la partie rectiligne d’un outil coupant dans le béton humide pour séparer les agrégats selon une ligne droite. Placer SPEED-E-JOINT dans la fente jusqu’à ce que la partie supérieure repose sur la surface de béton humide. Enlever la partie supérieure. Lisser le béton pour boucher les espaces vides adjacents et effectuer la finition de la manière habituelle.

DECK-O-JOINT
Joint d’expansion en PVC

Enfoncer DECK-O-JOINT dans le béton humide jusqu’à ce que la partie supérieure atteigne le niveau de la surface. Lisser le béton pour boucher les espaces vides adjacents à DECK-O-JOINT et effectuer la finition de la manière habituelle. Enlever le ruban protecteur. Vinyl expansion joint

KEYWAY
PVC Tongue and Groove Joint Form

Nail or staple KEYWAY to the form or header prior to pouring concrete. Pour the concrete. After the concrete sets up, remove KEYWAY to leave the ideal tongue and groove type joint. If desired, KEYWAY can be left in place. Key way joint material

SNAP-CAP
Couvre-joint pour joint d’expansion

Installer SNAP-CAP en le faisant glisser sur la partie supérieure du joint d’expansion. Mettre le béton en place ainsi que la chape et effectuer la finition comme d’habitude. Lorsque le béton est mûri, insérer un tournevis à travers la partie supérieure de SNAP-CAP, retirer et jeter. Le joint est alors prêt à être scellé. Expansion Joint Cap

**DECK-O-JOINT**
**Joint d’expansion en PVC**
Enfoncer DECK-O-JOINT dans le béton humide jusqu’à ce que la partie supérieure atteigne le niveau de la surface. Lisser le béton pour boucher les espaces vides adjacents à DECK-O-JOINT et effectuer la finition de la manière habituelle. Enlever le ruban protecteur.

KEYWAY
PVC Tongue and Groove Joint Form
Nail or staple KEYWAY to the form or header prior to pouring concrete. Pour the concrete. After the concrete sets up, remove KEYWAY to leave the ideal tongue and groove type joint. If desired, KEYWAY can be left in place.

SNAP-CAP
Couvre-joint pour joint d’expansion
Installer SNAP-CAP en le faisant glisser sur la partie supérieure du joint d’expansion. Mettre le béton en place ainsi que la chape et effectuer la finition comme d’habitude. Lorsque le béton est mûri, insérer un tournevis à travers la partie supérieure de SNAP-CAP, retirer et jeter. Le joint est alors prêt à être scellé.

Dimensions des produits en plastique pour joints

TYPE
LARGEUR

PROFONDEUR

LONGUEUR

SPEED-E-JOINT
SO

25,4 mm (1")
38,1 mm (1-½")
50,8 mm (2")

3,05 m (10')

DECK-O-JOINT
15,9 mm (5/8")

41,3 mm (1-5/8")

3,05 m (10')

KEYWAY
SO

88,9 mm (3-½")

3,05 m (10')

SNAP-CAP
9,5 mm (3/8")
12,7 mm (½")
19,1 mm (¾")
25,4 mm (1")

12,7 mm (½")

3,05 m (10')

SPÉCIFICATION
Section 03 15 00

2007-05-03

Top

TYPE	LARGEUR	PROFONDEUR	LONGUEUR
SPEED-E-JOINT	SO	25,4 mm (1") 38,1 mm (1-½") 50,8 mm (2")	3,05 m (10')
DECK-O-JOINT	15,9 mm (5/8")	41,3 mm (1-5/8")	3,05 m (10')
KEYWAY	SO	88,9 mm (3-½")	3,05 m (10')
SNAP-CAP	9,5 mm (3/8") 12,7 mm (½") 19,1 mm (¾") 25,4 mm (1")	12,7 mm (½")	3,05 m (10')
