Div. 07110

MEL-ROL

Fiche Technique 7100-503

MEL-ROL® BASSE TEMP
Membrane hydrofuge autocollante en rouleaux

DESCRIPTION
MEL-ROL BASSE TEMP est une membrane hydrofuge flexible en rouleau idéale pour les applications aux basses températures. Elle est composée d’une couche de polymère hydrofuge d’une épaisseur approximative de 56 mil formulée pour fournir une adhérence maximale aux basses températures placée sur un film support de polyéthylène à stratification croisée très résistant de 4 mil d’épaisseur. Les deux parties sont laminées l’une contre l’autre selon des procédures de production et de contrôle de la qualité strictes.

Une bande guide pratique est imprimée à 63,5 mm (2,5") de chacune des extrémités du matériau et permet d’assurer un chevauchement adéquat et de faciliter une installation en ligne droite. Des bandes de membrane polymère apparentes spéciales sont placées des deux côtés pour une adhésion membrane/membrane positive dans la zone de chevauchement. La membrane polymère hydrofuge est protégée par une bande amovible. Toutes les composantes d’hydrofugation MEL-ROL BASSE TEMP s’intègrent pour créer un système d’imperméabilisation économique et d’application facile et rapide. Les produits connexes du système d’imperméabilisation MEL-ROL BASSE TEMP de W. R. MEADOWS sont : la Membrane de Découpage Liquide MEL-ROL, les Apprêts MEL-PRIME (à base de solvant, à base de solvant COV et/ou à base d’eau), le MASTIC pour JOINTOIEMENT, les Bandes de Finition, l’Asphalte Adhésif Catalytique, les Tringles de Terminaison, les PANNEAUX de PROTECTION et les Panneaux de Drainage MEL-DRAIN.

UTILISATIONS
Le système d’imperméabilisation MEL-ROL BASSE TEMP permet d’imperméabiliser adéquatement et de façon économique les murs verticaux, les fondations et les planchers en dessous du niveau du sol dans les constructions résidentielles et commerciales. Elle est tout aussi efficace pour imperméabiliser entre les dalles des planchers de centres d’achat et de stationnements étagés et les dalles de structure. S’utilise comme membrane hydrofuge pour isoler les salles d’équipements mécaniques et électroniques, laboratoires, cuisines et salles de bain. MEL-ROL BASSE TEMP offre une protection contre l’eau sous pression positive lorsqu’il est "enroulé" autour des tunnels piétonniers, de service, routiers et de transport en commun.

L’installation du PANNEAU de PROTECTION de W. R. MEADOWS est recommandée avant le remblayage. Il peut aussi être utilisé avec des panneaux de drainage lorsque spécifié.

CARACTÉRISTIQUES ET AVANTAGES

Flexible, polyvalent, sûr et économique. Fournit une protection contre les dommages causés par la diffusion et l’infiltration d’eau stagnante sous pression positive. Installation facile et rapide pour une productivité maximale. Adhésion membrane/membrane spéciale pour un chevauchement plus sécuritaire. Rencontre ou dépasse les exigences relatives aux essais de toutes les normes applicables en vigueur. Composants s’intégrant pour une protection contre l’eau sous pression positive. Se manipule facilement sur le chantier. Aide à atteindre et à maintenir les normes de l’industrie du revêtement de sol sur le taux maximal de diffusion de l’humidité dans les dalles. Ce taux est égal à 1,36 lb/92,9 m² (3 lb/1000 pi²) par 24 heures. Grade pour basses températures pouvant être employé lorsque la température de l’air et de la surface se situe entre -7°C (20°F) et 16°C (60°F).

EMBALLAGE
Rouleaux de 0,98 m x 18,29 m (38,5'' x 60’). Un rouleau par boîte

RENDEMENT
Chaque rouleau couvre 17,88 m² (180 pi²).

MANIPULATION ET ENTREPOSAGE
Stocker les boîtes de membrane sur des palettes et couvrir si à l’extérieur. Garder les matériaux loin des étincelles et des flammes. La température d’entreposage ne devrait pas dépasser 32°C (90°F) durant des périodes prolongées.

NORMES
Normes de l’AREMA, Chapitre 29, Hydrofugation

MEL-ROL COMBINE IMPERMÉABILISATION ET FACILITÉ D’EMPLOI

CARACTÉRISTIQUES EXCLUSIVES
Une bande guide facile à utiliser est imprimée à 63,5 mm (2-½") de chacune des extrémités du matériau… assurant un recouvrement adéquat et facilitant une installation en ligne droite. La membrane polymère hydrofuge est protégée par un papier protecteur spécial facile à enlever. … les bandes de membrane exposées aux extrémités du matériau sont protégées par une bande amovible. Des bandes de membrane polymère exposées sont placées des deux côtés de MEL-ROL BASSE TEMP pour une adhésion membrane/membrane positive dans la zone de chevauchement … voir les détails sur la photo.

PROPRIÉTÉS ET CARACTÉRISTIQUES

PROPRIÉTÉ		VALEUR-TYPE	MÉTHODE D'ESSAI
COULEUR	Film support Membrane polymère	Blanc Noir
ÉPAISSEUR	Film support Membrane polymère	4 mil 56 mil
RÉSISTANCE À LA TRACTION	Film support Membrane polymère	Min. 40,71 MPa (5900 psi) Min. 4,07 MPa (590 psi)	ASTM D 412 (emporte-pièce C)
ÉLONGATION	Membrane polymère	Min. 455%	ASTM D 412 (emporte-pièce C)
RÉSISTANCE AU DÉCOLLEMENT	Sec Humide	Min. 125 g/mm (7-11 lb/po) de largeur) Min. 125 g/mm (7-12 lb/po) de largeur	Note 1
ADHÉRENCE DES JOINTS	Sec	90 g/mm (5 lb/po)
PLIABILITÉ à 180 , mandrin de 25,4 mm (1") @ -32°C (-25°F)		Non affecté	ASTM D 146
TRANSMISSION DE LA VAPEUR D'EAU		0,019 Perms	ASTM E 96 B (*procédure B)
ABSORPTION D'EAU		0,1%, max. 72 heures	ASTM D 1970
RÉSISTANCE À LA PRESSION HYDROSTATIQUE		Équivalent à une colonne d'eau de 73,1 m (240 pi)	Note 2
RÉSISTANCE À LA PERFORATION		2,98 kN (67 lb)	ASTM E 154
EXPOSITION AUX CHAMPIGNONS		Réussi, 16 semaines	Essai de sol

1. 90% de décollement après 7 jours à 21ºC (70ºF) plus 7 jours à 49ºC (120ºF) plus 7 jours à 21ºC (70ºF) (sec) (humide)

2. Membrane placée sure une base poreuse dans la chambre d’essai et extrémités scellées. L’eau est placée sur le spécimen de l’essai. Cellule fixée et placée sous une pression de 0,72 Mpa (105 psi) (colonne d’eau approximative de 73,1 m (240 pi)) durant 24 heures. Le spécimen de l’essai n’a pas présenté de perméabilit´à l’eau.

MEL-ROL S'APPLIQUE FACILEMENT ET RAPIDEMENT
Outils d'application

Pulvérisateur manuel

Couteau

Rouleau

Rouleau à peinture

Pistolet è calfeutrer

APPLICATION
PRÉPARATION DE LA SURFACE … PRÉPARATION DE LA SURFACE … Le béton devrait être mûri durant au moins 72 heures, propre, sec, lisse et sans trou. Enlever les parties en saillie. Appliquer par temps beau et sec. Ne pas appliquer sur du béton gelé.

*MEL-ROL BASSE TEMP peut être utilisé lorsque la température de l’air et de la surface se situe entre -7°C (20°F) et 16C (60°F).

APPRÊT … Avant l’application, apprêter toutes les surfaces destinées à être recouvertes dans la journée avec l’Apprêt MEL-PRIME. Les surfaces apprêtées mais non recouvertes devront être apprêtées à nouveau le jour suivant. Suivre toutes les instructions et précautions décrites sur les contenants d’apprêt.

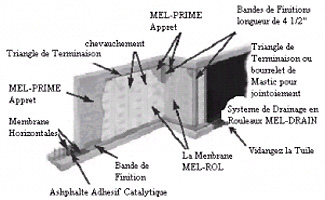

DÉTAILS DES FONDATIONS … Utiliser la Bande de Finition pour couvrir les feuilles de compactage. En premier lieu, plier les bandes dans le sens de la longueur et découper au niveau du pli. Les bandes de 114,3 mm (4-½") sont dès lors prêtes à être installées de chaque côté des barres d’armature. La partie excédentaire peut être rabattue sur la surface de la fondation. Remplir ensuite les trous autour des barres d’armature avec l’Asphalte Adhésif Catalytique. Couler les murs. Installer la Bande de Finition horizontalement le long du mur, là où il rejoint la fondation, en plaçant la moitié de la bande sur le mur et l’autre moitié sur la fondation. Étendre le matériau jusqu’à dépasser les coins de 114,3 mm (4-½"). Couper la partie de la bande de finition qui dépasse dans le sens de la longueur. Placer le rabat horizontal sur la fondation et plier le rabat vertical sur le mur. Répéter cette procédure à l’autre extrémité.

APPLICATIONS HORIZONTALES … Placer la membrane MEL-ROL BASSE TEMP à partir des points les plus bas en allant vers le plus élevé de façon à ce que les zones de chevauchement laissent couler l’eau. Décaler les extrémités des parties qui se chevauchent et couvrir tous les joints sur une largeur minimale de 63,5 mm (2,5"). Appliquer une double épaisseur de Membrane MEL-ROL BASSE TEMP sur les fissures dont la largeur excède 1,59 mm (1/16") ainsi que sur les joints de dilatation, de contrôle et de construction.

APPLICATIONS VERTICALES … Les murs de maçonnerie doivent être enduits d’un crépi cimentaire avant l’application de l’apprêt et de MEL-ROL BASSE TEMP. Appliquer en longueurs d’environ 2,4 m (8’) en recouvrant les Bandes de Finition horizontales de la fondation. Recouvrir tous les joints sur une largeur minimale de 63,5 mm (2,5"). Abouter de façon précise les extrémités des membranes et appliquer le MASTIC pour JOINTOIEMENT dans les coins.

Appliquer le MASTIC pour JOINTOIEMENT sur une épaisseur minimale de 3,18 mm (1/8") et une largeur minimale de 25,4 mm (1") sur les terminaisons supérieures. Option : Les Tiges de Terminaison peuvent être employées pour fixer la membrane.

APLANISSAGE MANUEL ET PRESSAGE AU ROULEAU … Aplanir fermement à la main MEL-ROL BASSE TEMP sur la surface immédiatement après la mise en place puis presser avec un rouleau sur toute la surface afin d’assurer une bonne adhésion.

COINS INTÉRIEURS … Avant d’installer MEL-ROL BASSE TEMP, placer une Bande de Finition verticale à l’intérieur des coins. Étendre le matériau sur une largeur de 114,3 mm (4,5") de chaque côté du coin. Faire la terminaison sur la semelle et effectuer la finition du coin avec le MASTIC pour JOINTOIEMENT.

COINS EXTÉRIEURS … Plier verticalement la Bande de Finition et étendre le matériau sur une largeur de 114,3 mm (4,5") sur chacun des côtés du coin. Faire la terminaison sur la semelle et effectuer la finition du coin avec le MASTIC pour JOINTOIEMENT.

DRAINS ET PROTUBÉRANCES … Toutes les protubérances devraient être scellées avec deux couches de Membrane MEL-ROL sur une largeur d’au moins 152 mm (6 ") dans toutes les directions. Sceller toutes les terminaisons avec le MASTIC pour JOINTOIEMENT. Installer deux couches de Membrane MEL-ROL autour des drains et appliquer un bourrelet de MASTIC pour JOINTOIEMENT entre la Membrane MEL-ROL BASSE TEMP et les bagues de serrage ainsi que sur toutes les terminaisons.

INSPECTION ET RÉPARATION … Une inspection minutieuse et toutes les réparations nécessaires devraient être effectuées avant de recouvrir. Les déchirures et chevauchements inadéquats devraient être recouverts avec la membrane … Fendre les boursouflures et réparer. Sceller les bordures de tous les endroits réparés avec le MASTIC pour JOINTOIEMENT. Là où c’est possible, les applications horizontales devraient subir un test d’inondation durant 24 heures. Toutes les fuites devraient être signalées et réparées lorsque la membrane est sèche.

PROTÉGER LA MEMBRANE … sur toutes les applications horizontales et verticales en installant immédiatement le PANNEAU de PROTECTION, si aucun drainage n’est nécessaire, ou MEL-DRAIN (se référer à la fiche technique 7100-205 pour les instructions concernant l’installation). Pour sécuriser le PANNEAU de PROTECTION, utiliser le MASTIC pour JOINTOIEMENT comme adhésif et/ou fixer mécaniquement à l’extrémité supérieure à l’aide de la Tringle de Terminaison. Le remblayage devrait être effectué immédiatement après en prenant soin de ne pas endommager la membrane hydrofuge.

PRÉCAUTIONS
Éviter d’employer des produits contenant des goudrons, solvants, brais ou des polymères polysulfurés ou des matériaux de PVC qui pourraient entrer en contact avec MEL-ROL BASSE TEMP. L’emploi de MEL-ROL BASSE TEMP ne dispense de supprimer la pression hydrostatique. Un système de panneaux de drainage complet devrait être placé sur le pourtour des fondations et sous les dalles selon les besoins. Lire et suivre les informations concernant l’application et les précautions ainsi que la fiche signalétique.

PRODUITS CONNEXES
MEL-PRIME APPRÊT À BASE D'EAU
Prépare les surfaces de béton destinées à recevoir la Membrane MEL-ROL BASSE TEMP. Prêt à l’emploi. Ne nécessite pas de mélange supplémentaire. MEL-PRIME W/B ne dégage pas d’odeurs déplaisantes et s’utilise avec toutes les membranes hydrofuges de W. R. MEADOWS. S’applique facilement avec un pulvérisateur manuel ou au rouleau. Conforme aux normes sur les COV. MEL-PRIME W/B s’emploie à une température minimale de 4C (40°F). (Se référer à la fiche technique 7100-552).

RENDEMENT : 6,14 à 8,59 m²/L (250 à 350 pi²/gal. U.S.)
EMBALLAGE : Unités de 3,78 L (1 gal. U.S.) (4 unités par boîte) et seaux de 18,93 L (5 gal. U.S.)

MEL-PRIME APPRÊT À BASE DE SOLVANT OU À BASE DE SOLVANT CONFORMES AUX NORMESCOV … pour utilisation à une température de et au-dessus de -7C (25°F). Appliquer au rouleau. (Se référer à la fiche technique no 7100-542).

RENDEMENT : 6,14 à 8,59 m²/L (250 à 350 pi²/gal. U.S.) EMBALLAGE : Unités de 3,78 L (1 gal. U.S.) (4 unités par boîte) et seaux de 18,93 L (5 gal. U.S.)

MEMBRANE LIQUIDE MEL-ROL … un matériau à deux composants utilisé comme solin et qui forme une bande de recouvrement dans les coins et autour des protubérances. Peut être employé en remplacement du MASTIC pour JOINTOIEMENT.

RENDEMENT : Comme bande de recouvrement, 10,87 mètres par litre (135 pi li./gal. U.S.)
EMBALLAGE : Unités de 3,78 L (1 gal. U.S)

MASTIC POUR JOINTOIEMENT … utilisé comme adhésif et pour sceller l’extrémité supérieure des Bandes de Finition et des membranes et pour faire adhérer le PANNEAU de PROTECTION.

RENDEMENT : 3,18 mm x 25,4 mm x 16,10 mL (1/8" x 1" x 200 pi /gal. U.S.)
EMBALLAGE : Seaux de 18,93 L (5 gal. U.S.) et cartouches de 857,65 mL (29 oz liq.); 12 cartouches par boîte.

ASPHALTE ADHÉSIF CATALYTIQUE … Matériau en un composant d’application facile pour le scellement des barres d’armature.

RENDEMENT : 4,9 m²/L (1000 pi²/gal. U.S.)
EMBALLAGE : Seaux de 18,93 L (5 gal. U.S.)

BANDE DE FINITION … Bande de finition pratique et d’utilisation aisée permettant de sceller de façon économique et efficace les joints d’about verticaux et horizontaux comme par exemple à l’intérieur ou à l’extérieur des coins et aux intersections entre les murs et les fondations.

EMBALLAGE : Rouleaux de 0,23 m x 15,24 m (9" x 50'); 4 rouleaux par boîte.

PANNEAU DE PROTECTION … utilisé pour les applications verticales et horizontales. Adhère au MASTIC pour JOINTOIEMENT ou employer des attaches mécaniques. (Se référer à la fiche technique 7100-201 pour les dimensions).

Système de Drainage en Rouleaux MEL-DRAIN … un tissu alvéolaire de polystyrène moulé conçu pour fournir une capacité d’écoulement élevée afin de réduire la pression hydrostatique autour des membranes hydrofuges et pare-vapeur. Choix de matériaux disponibles pour les applications verticales, horizontales et sur le chantier. (Se référer à la fiche technique 7100-205).

TRINGLE DE TERMINAISON (de W. R. MEADOWS) … Une bande de plastique préformée de résistance élevée et à usages multiples conçue pour supporter les systèmes de membranes verticales et le PANNEAU de PROTECTION à leur point de terminaison.

EMBALLAGE : 3.04 m (10 pi) de longueur – perforations tous les 150 mm (6") ; 50,8 mm (2") des extrémités. 25 pièces par boîte.

MAINTIENT L'EFFICACITÉ ÉNERGÉTIQUE
Les isolants thermiques mouillés perdent beaucoup de leur capacité d'isolation (facteur R), ce qui réduit l'efficacité énergétique du bâtiment. Les produits W.R. MEADOWS utilisés pour protéger de l'humidité et du froid jouent un rôle crucial dans le maintien de l'efficacité énergétique des constructions et aident à préserver l'intégrité des autres éléments de l’édifice tel que l'isolation.

Une application adéquate est de la responsabilité de l’utilisateur. Les visites du personnel de W. R. MEADOWS sur le chantier ont uniquement pour but de faire des recommandations et ne sont pas destinées à superviser ou à effectuer un contrôle de qualité.

SPÉCIFICATIONS
Section devis 07100; Section 07110.

Membrane bitumineuse imperméabilisante MEL-ROL BASSE TEMP Membrane hydrofuge.

2007-01-16

SEALTIGHT® est une marque de commerce enregistrée de W. R. Meadows du Canada
Garantie: W. R. Meadows du Canada garantit qu'au moment et à l'endroit ou nous faisons la livraison, nos matériaux seront de bonne qualité et se conformeront à nos normes publiées, alors en vigueur à la date de l'acceptation de la commande, sauf en ce qui concerne les variations ne se rapportant pas aux matériaux LA GARANTIE CI-DESSUS SERA EXCLUSIVE ET REMPLACERA TOUTES AUTRES GARANTIES, EXPRIMEES OU SOUS-ENTENDUES, Y COMPRIS TOUTES GARANTIES SOUS-ENTENDUES DE COMMERCIALISATION ET D'ADAPTATION A UN USAGE PARTICULIER ET TOUTES LES AUTRÉS GARANTIES APPLICABLES PAR LA LOI, EN COURS D'ACTION, PAR COUTUME COMMERCIALE OU AUTREMENT. En tant que recours exclusif pour toute infraction à cette garantie, nous remplacerons les matériaux défectueux, à condition cependant que l'acheteur examine les matériaux à la réception et nous avise promptement par écrit de toute défectuosité avant que les matériaux ne soient utilisés ou incorporés dans une construction. Trois mois après la livraison des matériaux par W. R. Meadows du Canada, toutes nos garanties et autres obligations en ce qui concerne la qualité des matériaux ainsi livrés seront considérées comme étant remplies et toutes nos responsabilités à cet égard seront terminées, et aucune poursuite pour infraction à l'une de ces obligations ne pourra donc être entamée. W. R. Meadows ne sera en aucun cas responsable des dommages fortuits. A moins d'un accord contraire formulé par écrit, aucune garantie n'est offerte pour des matériaux qui ne sont pas fabriqués par W. R. Meadows du Canada. Nous ne pouvons pas garantir, et d'aucune façon nous ne garantissons, aucune méthode particulière d'utilisation ou d'application, ni les performances des matériaux sous aucune condition particulière. Ni cette garantie, ni notre responsabilité ne peuvent être prolongées, ni amendées par nos vendeurs, distributeurs ou représentants, par les représentants de nos distributeurs, ni par aucun renseignement de vente ou dessin.
