Fiche Technique 7260-723

PERMINATOR®

Pare-vapeur de 10 et 15 mil pour dessous de dalles

DESCRIPTION
Le pare-vapeur pour dessous de dalles PERMINATOR est une nouvelle génération de produits issus de la technologie de la chimie-résines à base de polyoléfine. PERMINATOR fournit à l’industrie de l’imperméabilisation à la vapeur des moyens très efficaces et économiques de réduire la pénétration de l’humidité et de la vapeur d’eau dans les édifices, et par conséquent de diminuer la prolifération de la moisissure et des champignons. PERMINATOR permet aussi de réduire l’infiltration du radon dans les édifices.

PERMINATOR est suffisamment robuste pour supporter la circulation et les conditions normales d’un chantier de construction. Il résiste bien aux accrocs, à la fissuration, au fendillement, au déchirement et à la perforation.

PERMINATOR aide à atteindre et à maintenir le taux maximum de transfert d’humidité dans les dalles permis par les normes de l’industrie du revêtement des sols qui est de 1,45 kg/100 m²/24 heures (3 lb/1000pi²/24 heures).

PERMINATOR est disponible en épaisseurs de 10 ou 15 mil. Les deux produits sont fournis en rouleaux de 61 m (200 pieds) de longueur.

Les rouleaux de 3,66 m (12 pi) (15 mil) et de 4,57 m (15 pi) (10 mil) de largeur de PERMINATOR ne nécessitent que peu de joints. L’installation est rapide et facile. Tous les joints/raccords des côtés ou des extrémités devraient se chevaucher sur une largeur de 152,4 mm (6") et être recouverts avec la Bande PERMINATOR sur une largeur de 101,4 mm (4"). Les rouleaux de PERMINATOR se déroulent rapidement et facilement sur les sols de niveau damés et les remblais compactés.

• Respecte ou dépasse toutes les exigences de la norme ASTM E 1745 Classes A, B et C.

 INFORMATION LEED
Peut contribuer à l’obtention de crédits LEED :

• Crédit EA 1 : Optimise la performance énergétique
• Crédit EQ 3.1 : Plan de gestion de l’IAQ pour la construction : durant la construction
• Crédit MR 5.1 : Matériaux régionaux : Extrait, procédé et fabriqué régionalement à 10%
• Crédit MR 5.2 : Matériaux régionaux : Extrait, procédé et fabriqué régionalement à 20%
• Crédit SS 3 : Réaménagement des friches industrielles

UTILISATIONS
Le pare-vapeur pour dessous de dalles PERMINATOR est avant tout conçu pour être appliqué sous les dalles, là où le sol a été damé et égalisé ou remblayé et compacté. Les feuilles de 61 m (200 pi) de longueur sont déroulées tel quel ou coupées et installées en utilisant la méthode par chevauchement. Les chevauchements ont une largeur de 152,4 mm (6") et les joints sont scellés à l’aide de la Bande PERMINATOR de 101,6 mm (4") de largeur.

PERMINATOR peut aussi être utilisé dans les applications verticales comme panneau de protection des membranes imperméabilisantes. Les longueurs désirées sont coupées à la bonne taille et fixées en haut de la membrane imperméabilisante à l’aide de la Bande PERMINATOR ou des Barres de Terminaison de W. R. MEADOWS. PERMINATOR 10 mils est aussi idéal pour l’utilisation par dessus MEL-ROL LM dans les applications horizontales.

CARACTÉRISTIQUES ET AVANTAGES

• Disponible en rouleaux de 61 m (200 pi) de long et de 10 ou 15 mil d’épaisseur
• Aide à réduire l’infiltration d’humidité et de vapeur d’eau à travers les dalles des édifices.
• Aide à réduire les moisissures et les champignons
• Aide à réduire l’infiltration du radon dans les édifices
• Suffisamment robuste pour supporter la circulation et les conditions normales d’un chantier de construction … n’est pas sujet aux accrocs, au fendillement, au déchirement et à la perforation
• S’installe rapidement et facilement sur les sols damés… Ne nécessite pas de matériau de remblayage, de gravier ou de sable
• Rouleaux de 3,66 m (12 pi) (15 mil) ou de 4,57 m (15 pi) (10 mil) de largeur ne nécessitant que peu de raccords lors de l’installation
• Aide à atteindre et à maintenir le taux maximum de transfert d’humidité dans les dalles, permis par les normes de l’industrie du revêtement des sols qui est de 1,45 kg/100 m²/24 heures (3 lb/1000pi²/24 heures)
• Épaisseurs de 10 ou 15 mil clairement indiquées sur la membrane pour une identification visuelle rapide sur le chantier.
• Teneur en COV de 0 g/L

PROPRIÉTÉS PHYSIQUES

*Testé selon ASTM F 1249, calibré selon ASTM E 96, méthode aqueuse

EMBALLAGE
10 mil : 4,57 m (15 pi) sur 61 m (200 pi) de long ou 1,37 m (54 po) de large sur 121,9 m (400 pi) de long sur commande spéciale uniquement
15 mil : 3,66 m (12 pi) sur 61 m (200 pi) de long.

APPLICATION
Préparation de la surface… Niveler, damer ou rouler la terre ou le granulat sous la base de la dalle tel que spécifié par les plans architecturaux. Suivre la norme ASTM E 1643-94 (Pratique et procédure standard pour l’installation des retardateurs de vapeurs en contact avec la terre ou un remblai sous les dalles de béton).

Applications horizontales… Dérouler un rouleau de 61 m (200 pieds) de PERMINATOR sur la zone où la dalle doit être coulée. Couper aux dimensions si nécessaire. PERMINATOR devrait couvrir la totalité de la zone de coulage. Tous les joints/raccords des côtés ou des extrémités devraient être formés en chevauchant PERMINATOR sur une largeur de 152,4 mm (6") et en recouvrant avec la bande PERMINATOR de 101,6 mm (4") de large. (Remarque : La zone où la bande PERMINATOR est appliquée devrait être exempte de poussière, saleté et humidité afin de permettre une adhésion maximale de la bande autocollante).

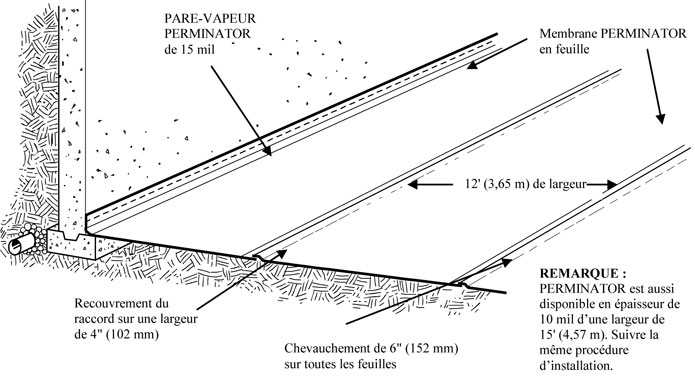

La méthode d’installation la plus efficace consiste à installer PERMINATOR sur l’embase et contre le mur vertical. PERMINATOR sera ainsi placé entre l’embase, le mur vertical et le plancher de béton coulé (voir figure). Ceci permettra de mieux protéger la dalle de béton des sources d’humidité extérieures une fois qu’elle sera mise en place.

S’assurer que toutes les voies d’infiltrations, cavités sous jacentes et zones endommagées soient réparées.

SCELLER LES PROTUBÉRANCES. Faire une entaille à la scie autour des tuyaux, conduits, barres d’armature, fils en saillie afin de mettre en place la première couche de PERMINATOR. Pour protéger davantage la dalle de béton des sources d’humidité extérieures, utiliser un morceau de PERMINATOR et l’entourer d’un collier de la façon suivante :

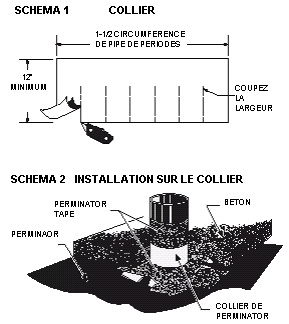

1. Couper un morceau de PERMINATOR d’une largeur minimale de 305 mm (12"). La longueur devrait être égale à 1½ fois la circonférence du tuyau. Entailler le film sur la moitié de sa largeur à l’aide d’un couteau de couvreur ou d’un ciseau (voir figure 1).
2. Enrouler et fixer le collier à l’aide d’un ruban sur le tuyau et recouvrir complètement les entailles jusqu’à la couche inférieure de PERMINATOR (voir figure 2).

Si PERMINATOR est endommagé durant ou après son installation, il est nécessaire de le réparer. Couper un morceau de PERMINATOR suffisamment grand pour recouvrir la partie endommagée sur une largeur minimale de 152,4 mm (6") dans toutes les directions. Nettoyer les zones d’adhésion en enlevant la poussière, la saleté et l’humidité. Appliquer la bande PERMINATOR sur toutes les bordures.
REMARQUE : Il n’est pas nécessaire de recouvrir PERMINATOR avec du gravier ou du sable. PERMINATOR est suffisamment robuste pour supporter les conditions difficiles et la circulation normale du chantier. La plupart des entreprises de recouvrement de sols recommandent de couler la dalle de béton directement sur le pare-vapeur ce que nous approuvons puisque cela élimine le risque potentiel d’emprisonner l’humidité et de la voir s’infiltrer dans la dalle et dans le revêtement de sol par suite d’un effet  "buvard". Consulter les règlements et codes de construction locaux ainsi que les directives de l’architecte et de l’entreprise responsable de la conception avant l’installation.

Application sur des murs verticaux… Installer la membrane imperméabilisante MEL-ROL ou la membrane imperméabilisante liquide MEL-ROL LM selon les instructions. Alors que la membrane est encore collante, installer PERMINATOR comme un panneau de protection sur la membrane imperméabilisante. L’utilisation des Tiges de Terminaison installées avec des clous à béton ou de la Bande PERMINATOR sur les extrémités de la membrane imperméabilisante est conseillée pour certaines applications. Il est nécessaire de bien superviser le remblayage afin d’éviter d’endommager ou de perforer le matériau. Au cas où celui-ci serait endommagé, réparer selon la procédure explicitée précédemment.

ACCESSOIRES

Le système de drainage en rouleaux MEL-DRAIN est conçu pour extraire l’humidité autour des fondations et diminuer les charges hydrostatiques. Huit versions sont disponibles.

MEL-ROL LM ou le MASTIC POUR JOINTOIEMENT peuvent être utilisés pour les petits montants, les petits tuyaux et les pénétrations de barre d’armature. Découper PERMINATOR juste à la grandeur de la pénétration. Appliquer généreusement MEL-ROL LM ou le MASTIC POUR JOINTOIEMENT autour de la pénétration afin de garder intact l’intégrité de la membrane PERMINATOR. MEL-ROL LM peut être appliqué au pinceau, au rouleau ou au pulvérisateur. Le MASTIC POUR

JOINTOIEMENT peut être appliqué avec un pistolet à calfeutrer ou une truelle.
La Bande PERMINATOR est une bande autoadhésive utilisée pour sceller les raccords entre les feuilles de PERMINATOR et raccorder ces dernières aux fondations, saillies, etc. Elle est offerte en rouleaux de 10 cm (4") de large et de 54,86 m (180 pi) de long. Elle est emballée par douze rouleaux par carton. Rendement : Une boite de ruban permettra de raccorder approximativement 10 rouleaux de PERMINATOR.

La Tige de Terminaison est fournie en longueurs de 3 m (10 pi) et permet de fixer PERMINATOR aux murs verticaux comme panneau de protection pour les membranes imperméabilisantes pour murs verticaux.

PRÉCAUTIONS
L’utilisation du pare-vapeur pour dessous de dalles PERMINATOR ne supprime pas la nécessité de contrôler les charges hydrostatiques. Des tuyaux de drainage devraient être placés sur le pourtour des fondations. Lorsque l’humidité est excessive, le drainage devrait aussi être effectué à l'intérieur même des fondations. Pour une durabilité et des performances maximales du béton, la dalle de plancher de béton devrait présenter un minimum d’affaissement tout en assurant une hydratation complète de celui-ci. Se référer à la fiche signalétique pour obtenir une information complète sur la santé et la sécurité.

Une application adéquate est de la responsabilité de l’utilisateur. Les visites du personnel de W. R. Meadows  sur le chantier ont uniquement pour but de faire des recommandations et ne sont pas destinées à superviser ou à effectuer un contrôle de qualité.

SPÉCIFICATION
Section 07 26 16

2009-07-16
